قمت بعمل مشروع إلكتروني صغير وهو عبارة عن جهاز يحسب كمية المياه المتبقية في الخزان باللتر ويعرضها على شاشة صغيرة
في البداية لم نكن نعرف مستوى المياه في الخزان إلى أن فكرت في هذا الجهاز وعمله بسيط ويمكنكم صناعته بسهولة:
الأدوات المطلوبة:
- قطعة أردوينو: أنا استعملت أردوينو نانو ويمكنكم استعمال أي نوع آخر من الأردوينو
- قطعة قياس المسافة: hc-sr04 طلبتها سابقا من الصين من aliexpress
- شيفر رجستري 74hc595: طلبتها من aliexpress سابقا، لدي منها قطع متبقية لمن أراد، يمكنكم الاستغناء عن هذه القطعة
- شاشة صغيرة وجدتها في خردة قديمة: يمكنكم البحث في الخردة أو اشتروها من aliexpress
- بعض الأسلاك وأدوات التلحيم والتلصيق

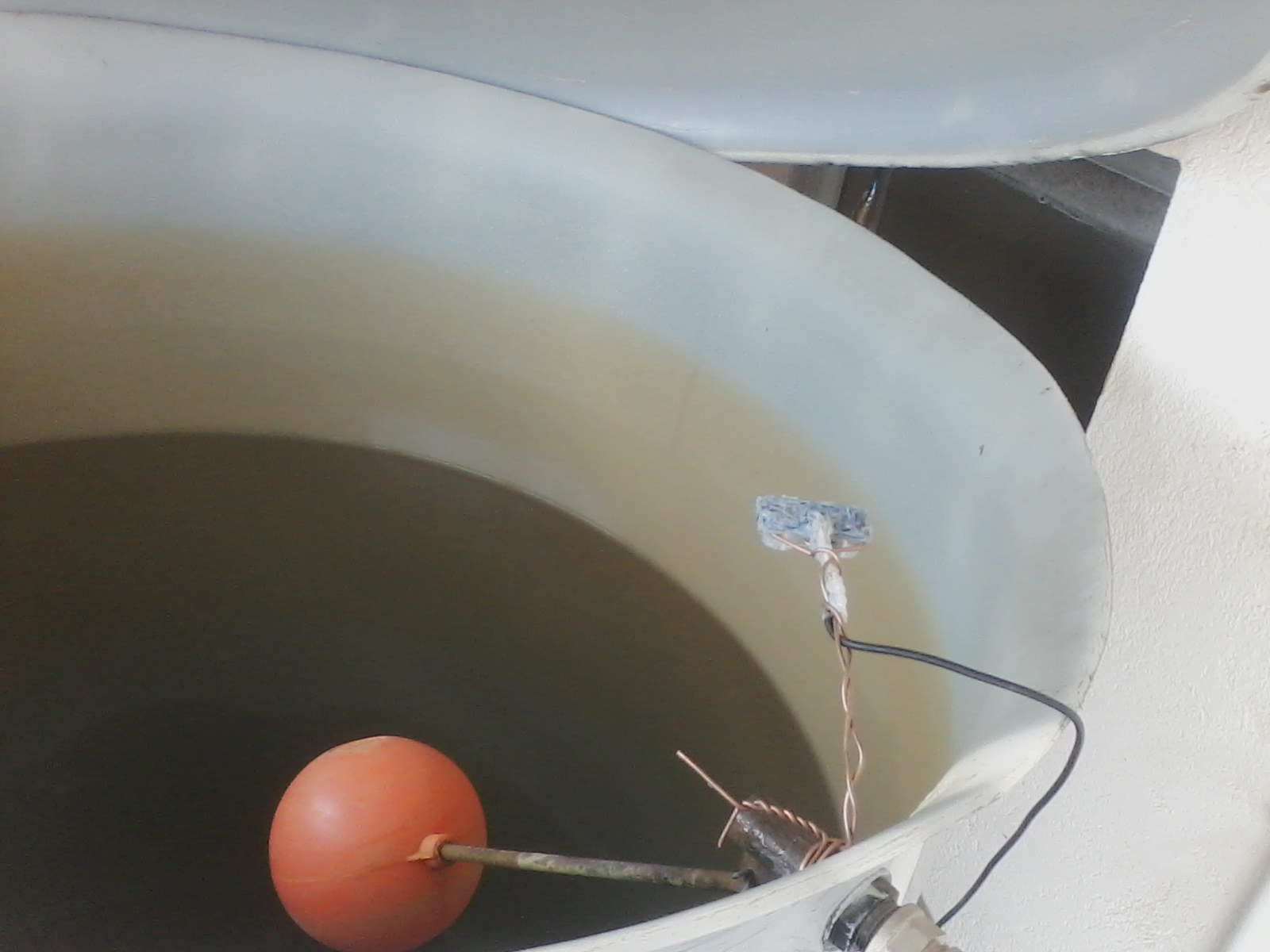

- P17-06-16_14.46(2).jpg (201.8 KiB) تمت المشاهدة 10385 مرةً

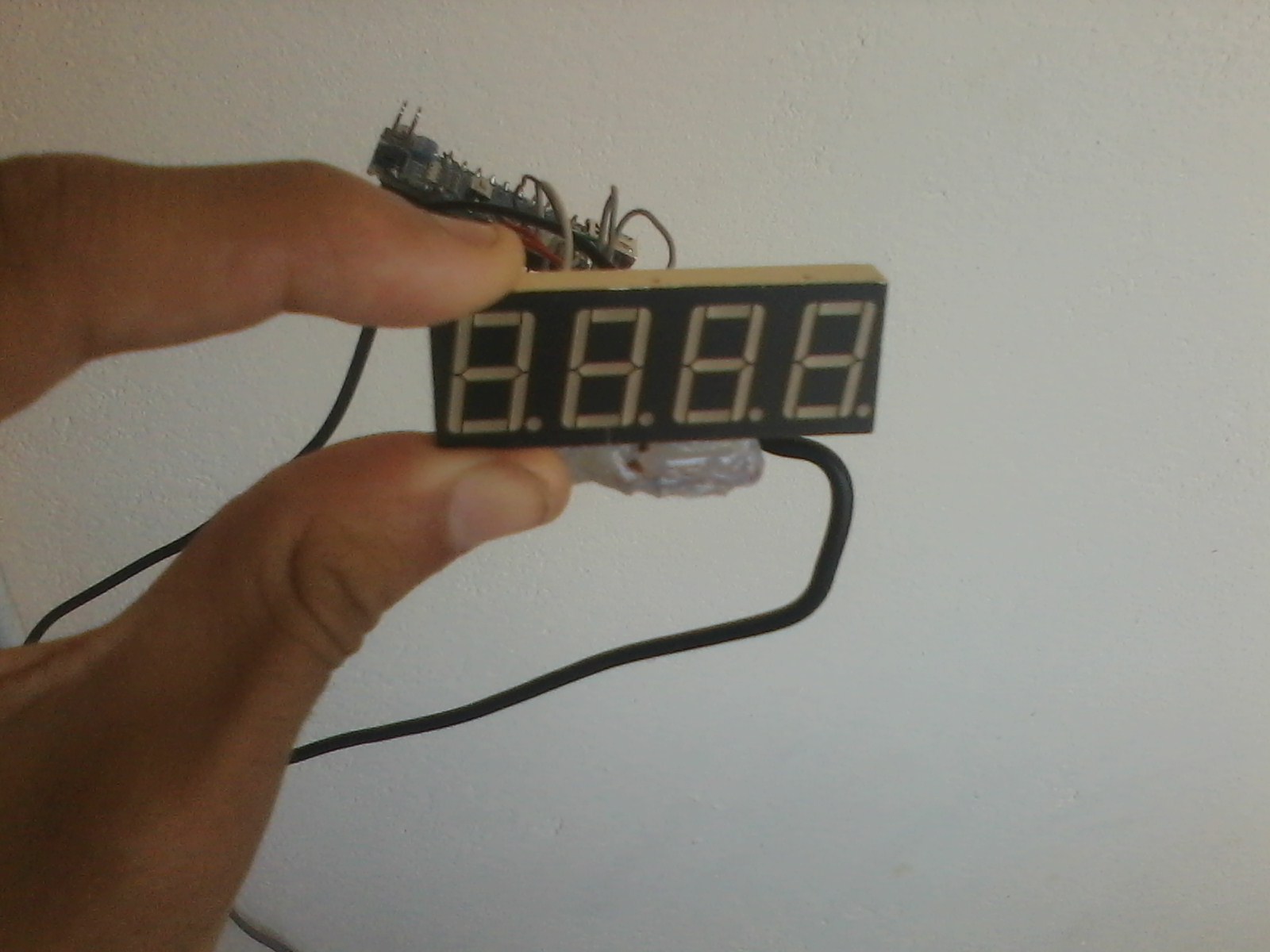

- P17-06-16_14.48[1](2).jpg (199.69 KiB) تمت المشاهدة 10385 مرةً
https://youtu.be/YVcNQiPYp4I
مبدأ عمل الجهاز:
يحسب المسافة من الحساس الموجود فوق سطح الماء وبين الحساس ثم يطرحها من ارتفاع الخزان ثم يضرب هذه الاخيرة في مساحة قاعدة الخزان ليجد حجم الماء ثم يحوله للتر ويعرضه على الشاشة
كيف يحسب المسافة؟: يرسل الحساس اشارة صوتية لتصطدم بسطح الماء وتعود ليلتقطها مرة اخرى ليعرف المدة التي استغرقتها، فيستنتج المسافة اعتمادا على سرعة الصوت
هذا هو مبدأ العمل، بسيط جدا، قمت بترجمته من كلام إلى كود برمجي وارسلته الى الأردوينو
وحتى لا يبقى الجهاز يشتغل دائما قمت بوضعه في مكان جيد من الحمام وربطته بالتيار من مصباح الحمام، يعني يشتغل مع اللمبة
يمكن عرض النسبة المؤية بدل عدد اللترات
كما يمكنكم تطوير الجهاز ليلبي رغباتكم، مثلا من كان لديه بئر فيها مضخة مياه يستعملها لملأ الخزان يضيف خاصية: عند وصول مستوى الماء إلى 30% تشتغل مضخة المياه آليا وعند امتلاء الخزان تتوقف تلقائيا
من يريد تفاصيل أكثر يراسلني
